Схема командного пункта

КОМПЛЕКТ ПОСТАВКИ

Модуль унифицированный МПУ — 4 комплекта;

Модуль переходный МПП — 1 комплект;

Отопительно-вентиляционный агрегат — 8 комплектов;

Устройство наддува — 4 штуки;

Регулятор перепада давления — 4 штуки;

Электрокабельная сеть с вводным щитком и системой освещения

с энергосберегающими лампами:

   — для унифицированного модуля — 4 комплекта;

   — для переходного модуля — 1 комплект;

Пульт электрораспределительный — 1 штука;

Контейнер металлический транспортировочный малый — 8 штук.

 УСЛОВИЯ ЭКСПЛУАТАЦИИ

Комплекс работоспособен при эксплуатации в следующих климатических условиях:

- температура окружающего воздуха от минус 45 до 40 °С;

- скорость ветра до 15 м/с;

- атмосферное давление, соответствующее высоте над уровнем моря 0... 3000 м;

- относительная влажность воздуха до 98% при 25 °С;

- погодные условия: туман, роса, дождь, снег.

РАЗВЕРТЫВАНИЕ КОМПЛЕКСА

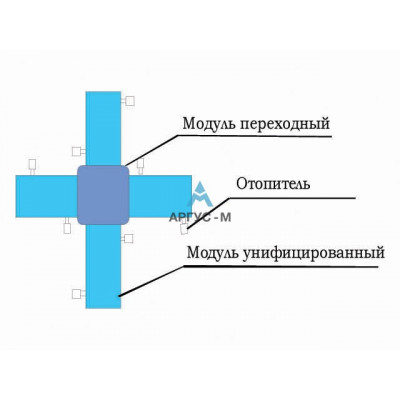

Развертывание комплекса производить в соответствии с компоновкой, представленной на Рисунке.
