Пневмомодуль - пневмокаркасный модуль - пневмокаркас

ТУ 2549-575-13935488-2012

Сертификат соответствия ГОСТ Р № РОСС RU.АЯ02.H42115

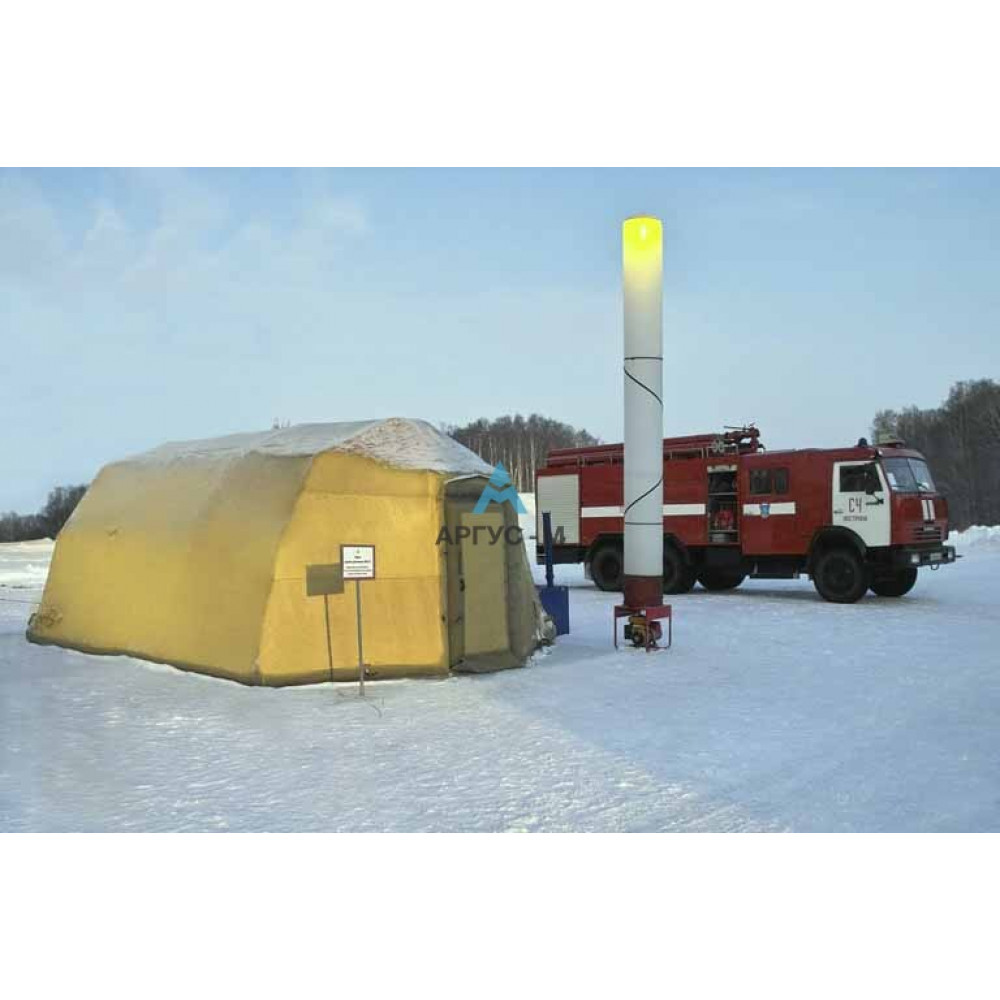

Представляет собой надувное сооружение арочного типа. Модуль состоит из: каркаса; двух тканевых обшивок; надувных дверей, днища. Пневмокаркас выполнен из прорезиненной с двух сторон ткани и состоит из арок, соединенных в единую конструкцию. На каркасе имеются трубки наддува и предохранительный клапан (для стравливания избыточного воздуха). Наружная обшивка выполнена из прорезиненной с внутренней стороны водонепроницаемой ткани (капрон или сверхпрочная негорючая ткань). Внутренняя обшивка выполняется из не прорезиненной ткани (капрон или сверхпрочная негорючая ткань). На внутренней обшивке предусмотрены крепления для бортового кабеля и электрощитка. Воздушное пространство между внешней и внутренней обшивками создают тепловую защиту внутреннего объема модуля. В обшивках предусмотрены сквозные отверстия для подачи теплого воздуха от отопительно-вентиляционных агрегатов и отверстия для ввода электрокабелей. Пневмодвери, которые находятся с торцевых сторон модуля, как и каркас, имеют наружную и внутреннюю обшивки, выполненные из тех же материалов, что и обшивки самого модуля. Днище (вклеенный пол) изготавливается из водонепроницаемой прорезиненной ткани и с наружной стороны модуля имеет продолжение в виде фартука, имеющего ручки для переноса модуля и отверстия для его крепления к грунту с помощью кольев.

В комплект поставки быстровозводимого модуля дополнительно входят утепленный пол, настил, растяжки и колья. Утепленный пол изготовлен из прорезиненной водонепроницаемой ткани и приклеенных к ней секций утепляющего слоя из пенополимера. Настил изготавливается из прорезиненной водонепроницаемой ткани и укладывается под модуль для защиты днища от загрязнения. Растяжки и колья необходимы для повышения устойчивости модуля к ветровым нагрузкам (как и для брезентовых палаток).

Условия эксплуатации модуля:

- температура окружающего воздуха, °С -50…+50
- относительная влажность воздуха, при 25°С до 98%
- атмосферное давление, соответствующее высоте над уровнем моря, м до 3000
- среднее время установки, мин. 4
- среднее время создания комнатной температуры внутри модуля,
при температуре окружающей среды минус 15°С, мин. 5
- показатель использования полезного объема в среднем составляет 1:140
- 1 м2 полезной площади в среднем весит, кг 4,5

Вспомогательные модули (шлюзовой, переходной) в совокупности с основными (унифицированный, комбинированный и др.) позволяют выстраивать различные варианты конструкций БВП. Например:

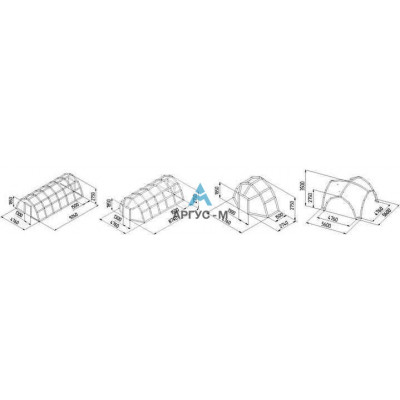

По требованию заказчика пневмокаркасные модули могут выпускаться и других типоразмеров.
